24mm＋16mmの溝がついたテンプレートを造るために18mmと22mmのスペーサーを準備します。

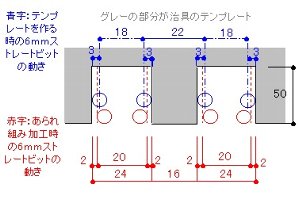

理屈は左図のとおりです。

実は24mmと16mmのスペーサーを準備して加工し始めましたが、加工後、なんだかおかしいことに気付いて考え直して初めて分かった次第です(・・；)

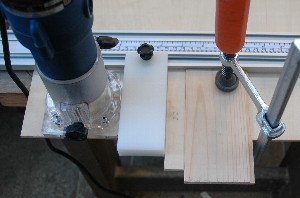

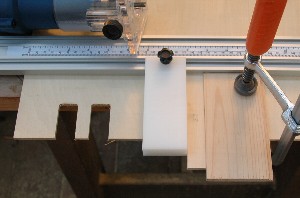

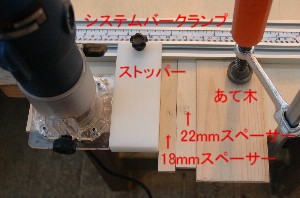

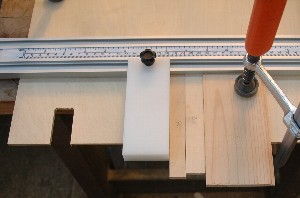

ストッパー（写真の白い板）
スペーサー　18mm
スペーサー　22mm
あて木

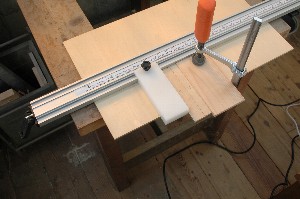

の順に並べ、 ストッパーとあて木を固定します。

手順１）
ストッパー に沿ってトリマーで削り進みます。

手順２）

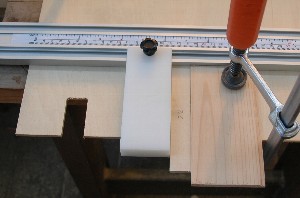

18ミリスペーサーを取り除いてストッパーを移動し、トリマーで削り進みます。

手順２’）
これで24mmの溝がカットできます。18mmスペーサー＋ストレートビット6mm＝24mmという計算になります。

手順３）

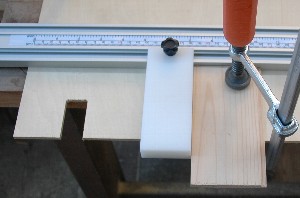

22mmスペーサーを取り除き、 ストッパーを移動させます。

手順４）
今度はストッパーを固定したままでスペーサー　18mm、22mm を差し込んであて木を移動します。（これであて木が40mm移動します）

ここから手順１〜４を繰り返すと2本目の溝ができます。

溝の間隔は16mm。
22mmスペーサー　−　ストレートビット6mm＝16mmという計算になります。

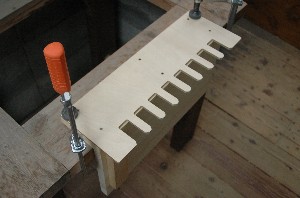

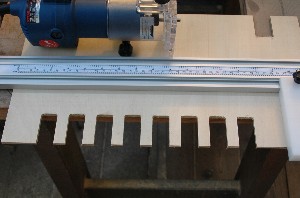

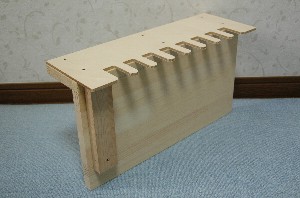

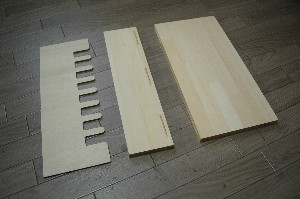

完成です。

カッターか小刀で角を丸めます。

いよいよ試し切りです。

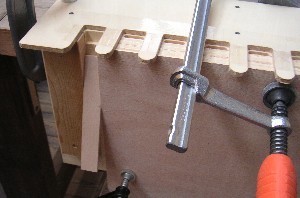

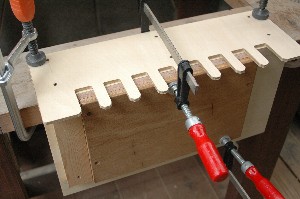

治具を加工台に固定します。

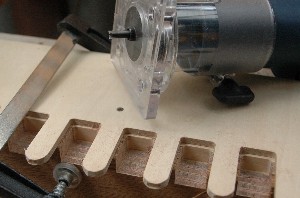

トリマーにはテンプレートガイドを付けて加工します。

ルータービットはテンプレートガイドより2mmずつ小さく削れますので24mmのテンプレートに対して20mmの溝が削れます。

深さ12mmまで削ります。

次の2枚は20ｍｍずらす為に20ｍｍのスペーサーをかませてセッティング。

同様に加工します。

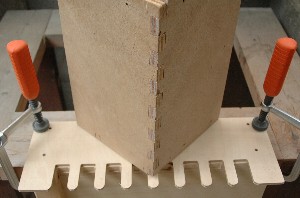

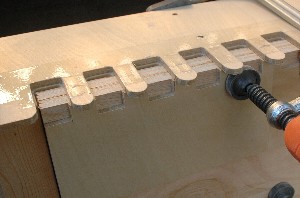

一応は加工ができましたが、修正が必要です。

継ぎ手がゆるい：雄と雌の差が0.6mm程度ありました。テンプレートの溝幅の誤差が大きかったようです。

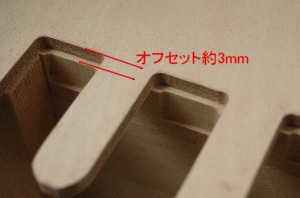

オフセットが足りない。：トリマービットのアールが残ってしまいました。

継ぎ手がゆるい：テープを貼って微調整しました。

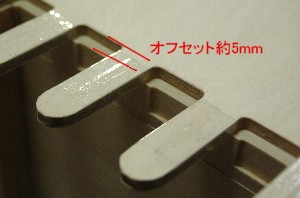

オフセットが足りない。： オフセット寸法が5mm以上となるようテンプレートを付け直しました。（テンプレートガイドの控え寸法2mm＋ルータービット半径3mm＝5mm）

改良結果は後程報告します。
