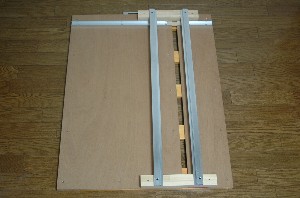

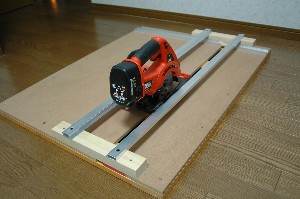

電動丸鋸用の直線カット治具です。

アルミレールの上を電動丸鋸が走りますので正確に直線カットができます。

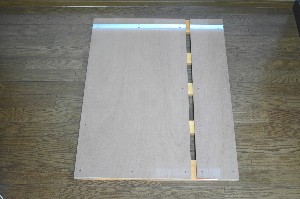

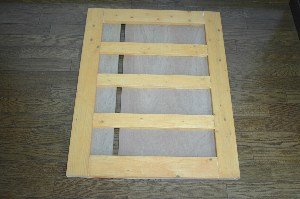

台は、１ｘ４材で作った骨組に12ミリ合板を貼り付けて作ります。

サイズは900ミリｘ700ミリ

鋸が走る部分は合板に25ミリ隙間をあけます。

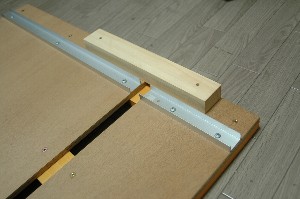

＜ガイドフェンス＞

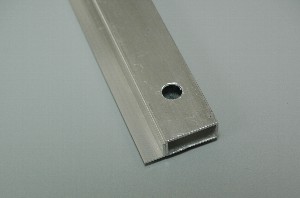

27ｘ14　コの字アルミ材を使用します。このアルミ材も鋸が走る部分は25ミリ隙間をあけます。

＜レール取付台＞
厚み30ミリの木材をレール取付の土台として取付けます。

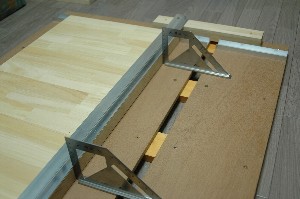

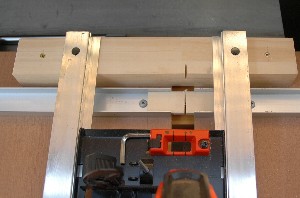

レールの取り付けです。

ホームセンターで直角カットしてもらった端材を利用して、正確に直角になるようにレールを取付けます。

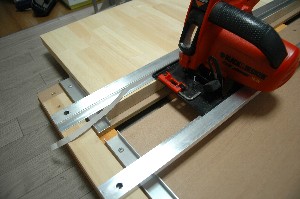

レールの巾を丸鋸の巾ぴったりにすると動きが悪いので紙１枚分のクリアランスをとりました。（両面テープの離型紙を使用。）

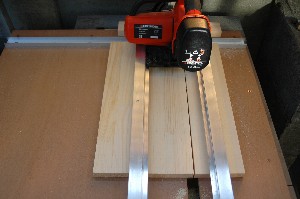

試し切りです。

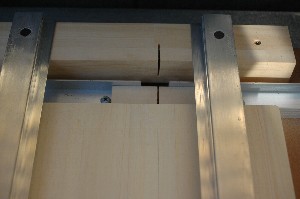

ガイドフェンスに材料を押し付けて、けがいた板材をカット目印にあわせます。
